Belt Conveyor
본문
벨트연신(연장) 개념도
1. 벨트 저장시
테일유니트 대차를 진행시켜 견인함으로써, 벨트스토리지 장치에 저장되어 있는
벨트를 차례로 풀어내어 콘베어를 연신(연장)합니다.
2. 벨트 연신(연장)시
테일유니트 대차위에서 캐리어 아이들러를 추가하면서 콘베어를 연신(연장)합니다.
벨트스토리지 장치에 저장된 벨트를 모두 풀어내고 나면, 벨트를 클램프로 고정합니다.
3. 벨트 보충시
클램프로 고정해 두었던 벨트를 절단하고, 벨트롤을 벨트 가황접합가대에 세팅후
벨트스토리지 장치측의 벨트를 가황 접합합니다.
4. 벨트 보충완료
윈치로 벨트스토리지 장치의 베르풀리를 견인하여 새로운 벨트를 당겨 넣어
저장합니다. 벨트를 저장하고 나면, 다른쪽 가장자리의 벨트를 가황접합하고
클램프를 개방하면 완료됩니다
연신벨트 콘베어 특성
1. 효 율 성
굴삭 버력이송에 걸리는 시간 단축 및 투입인력 절감
이송효율이 좋아서 굴진성늘을 최대한으로 발휘할 수 있습니다.
2. 경 제 성
장거리 터널이나 구배가 큰 터널에서는 종래의 덤프트럭에 의한 굴삭버력 이송보다 경제적입니다.
3. 안 전 성
경내를 주행하는 덤프트럭이나 중장비 등의 왕래가 줄어들므로 경내의 안정성이 높아집니다.
4. 신 축 성
450m의 벨트를 수납할 수 있는 벨트스토리지장치를 갖추고 있습니다.
5. 적 응 성
터널선형의 변화에도 대응하는 콘베어의 부설이 가능합니다.

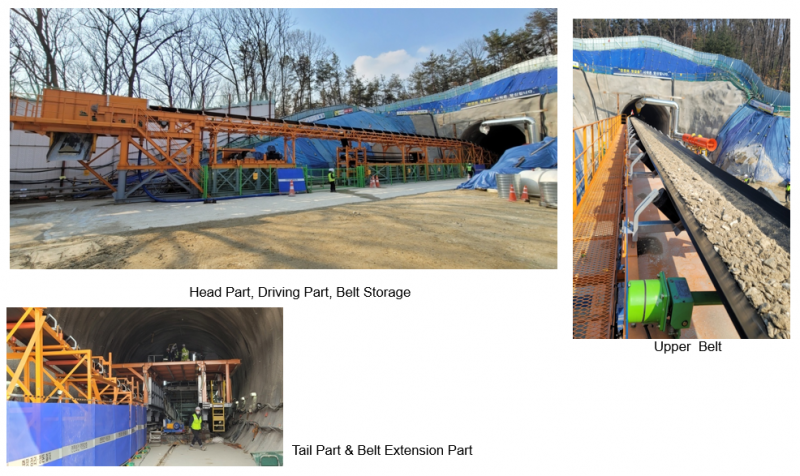

도봉산-옥정 광역철도 터널 |
GTX-A 5-2 Section Gripper TBM Tunnel, Korea |
ABUDHABI, UAE |

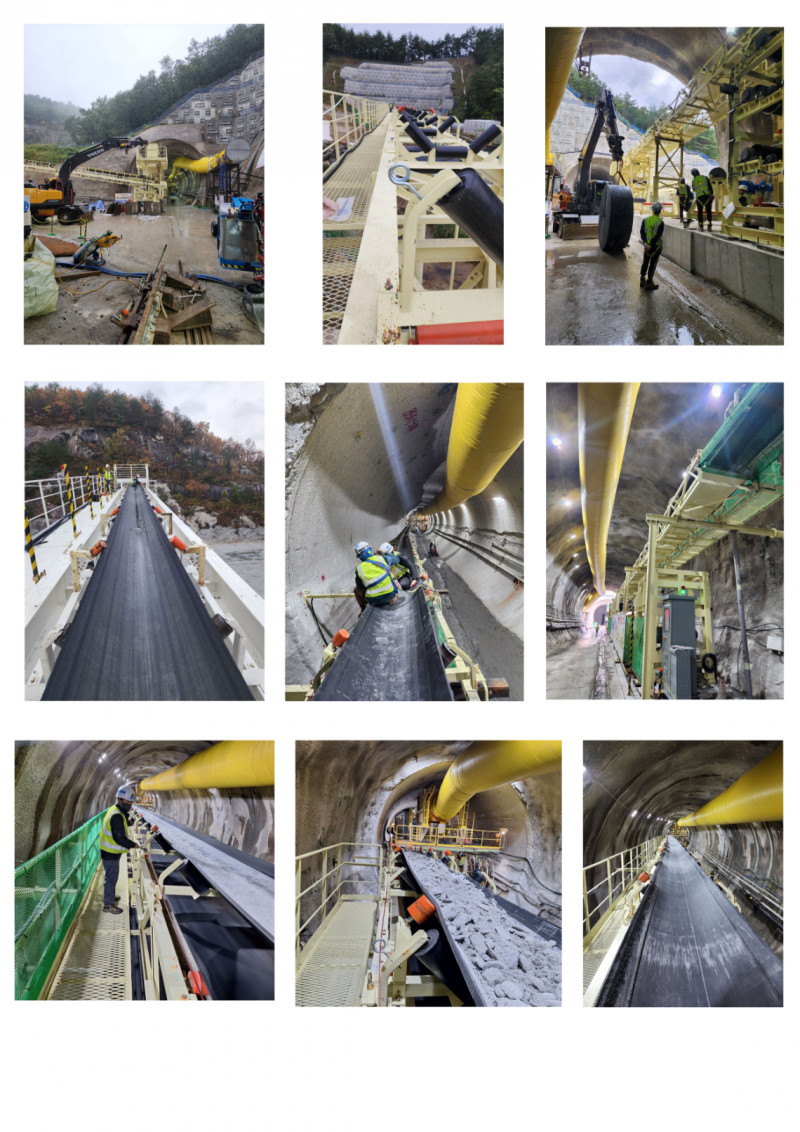

2024.11 ~ 진행중 춘천-속초간 KTX 7공구 현장
